適用於 G4X/G4+ 插入式 ECU 4 針的 CANJST4 電纜

需要在最近發布的 G4X 插件 ECU 添加 CAN 通訊和電源，該 ECU 具有新的 4 針供電 CAN 連接器（不是舊的 5 針 CAN 連接器）。直接插入 ECU PCB 上的插座，提供 CAN 和受保護的 12V 電源，以便輕鬆連接 CAN 配件。

適用於為 CAN Lambda、Dash、EGT 放大器或總連續電流消耗 <3A 的其他類似低功率 CAN 設備供電。

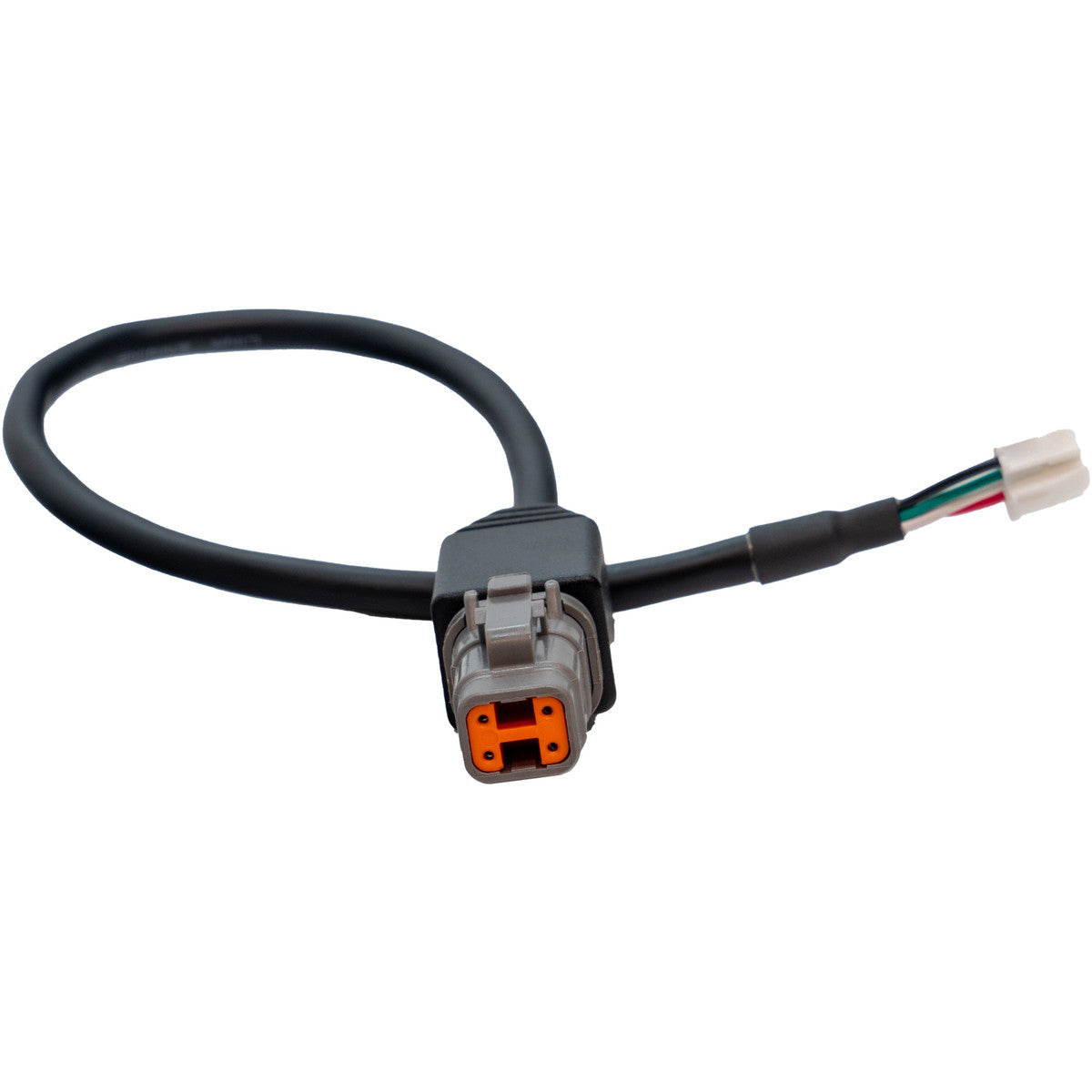

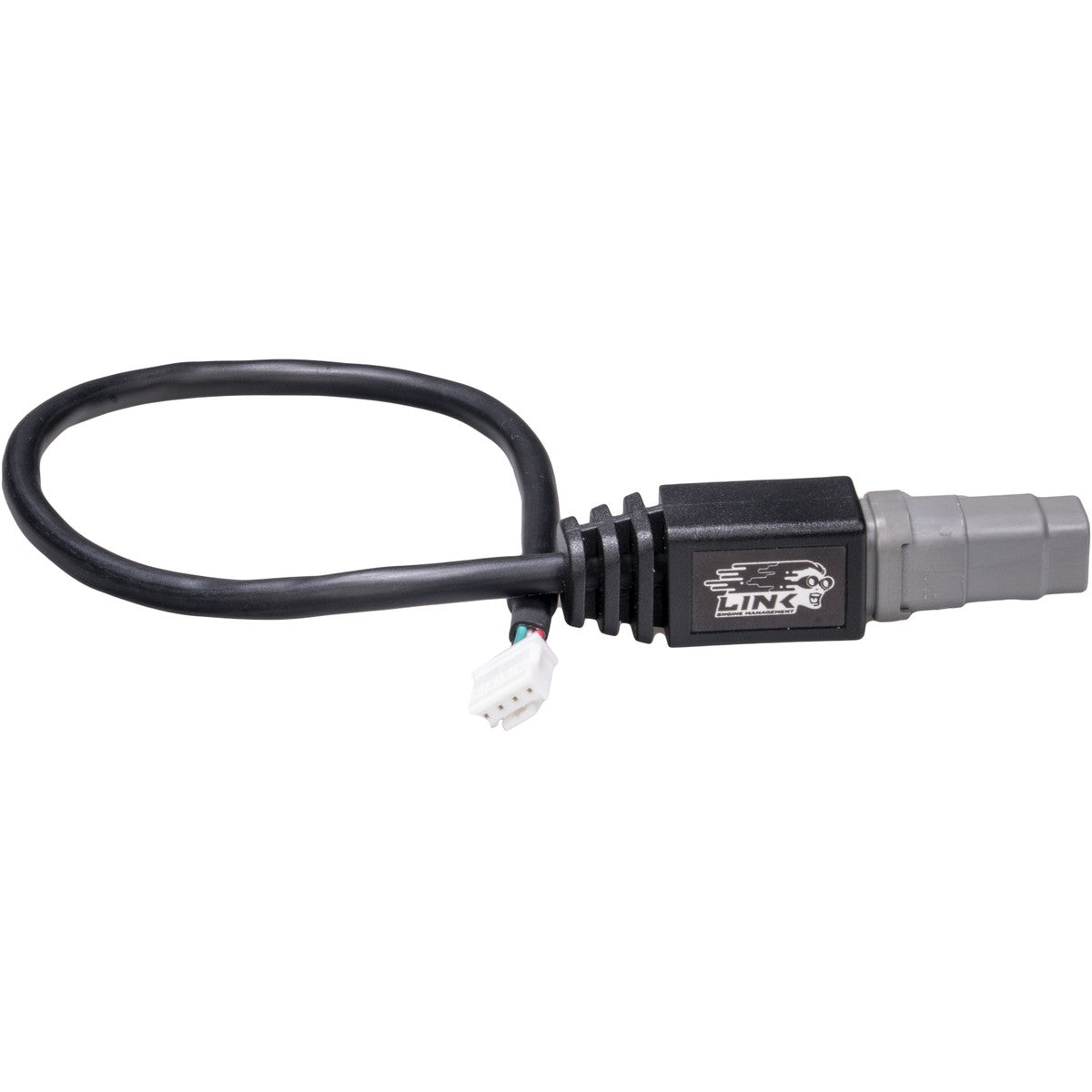

註：該電纜有兩個版本；兩者功能相同。

相容插件：

• 219-4000 - 外掛程式 ECU G4X Mazda RX7 系列 7-8（V1.4 以上）

• 228-4000 - 插件 ECU G4X 斯巴魯 WRX V5-6

• 233-4000 - 插件 ECU G4X 本田 S2000 AP1

• 235-4000 - 插件 ECU G4X 豐田 JZX90X

• 237-4000 - 外掛程式 ECU G4X 本田 HC20X Type-R DC5/RSX

• 238-4000 - 插件 ECU G4X 斯巴魯 WRX11

• 239-4000 - 插件 ECU G4X MX5NB2X

• 240-4000 - 插件 ECU G4X MX5NB1X

眼鏡
DTM4 男性到 JST4。 12V 和 GND 端接到 JST4。長度300毫米

DTM4 引腳分配
腳位 4：CAN H
引腳 3：CAN L
腳位 2：接地
腳位 1：12V
