S2000 Link 本田 S2000 AP1 - S2000X

易於安裝。價格實惠。可靠的。

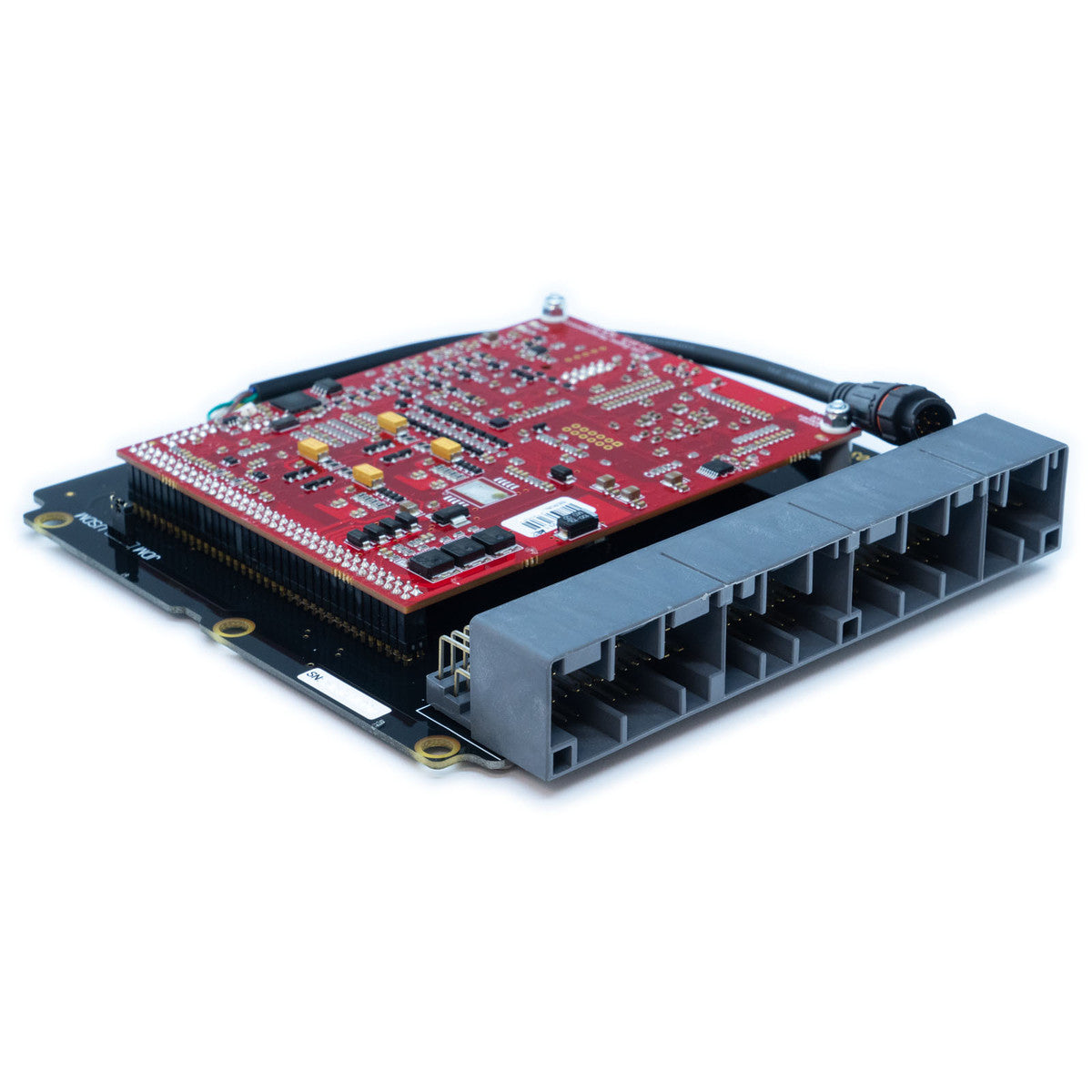

G4X PlugIn ECU 提供最新的引擎管理技術，旨在輕鬆最大限度地發揮您汽車的潛力。
此 ECU 安裝在工廠 OEM 外殼內。安裝輕而易舉，無需對下列型號的工廠佈線進行任何更改。

專為本田 S2000 AP1 設計。

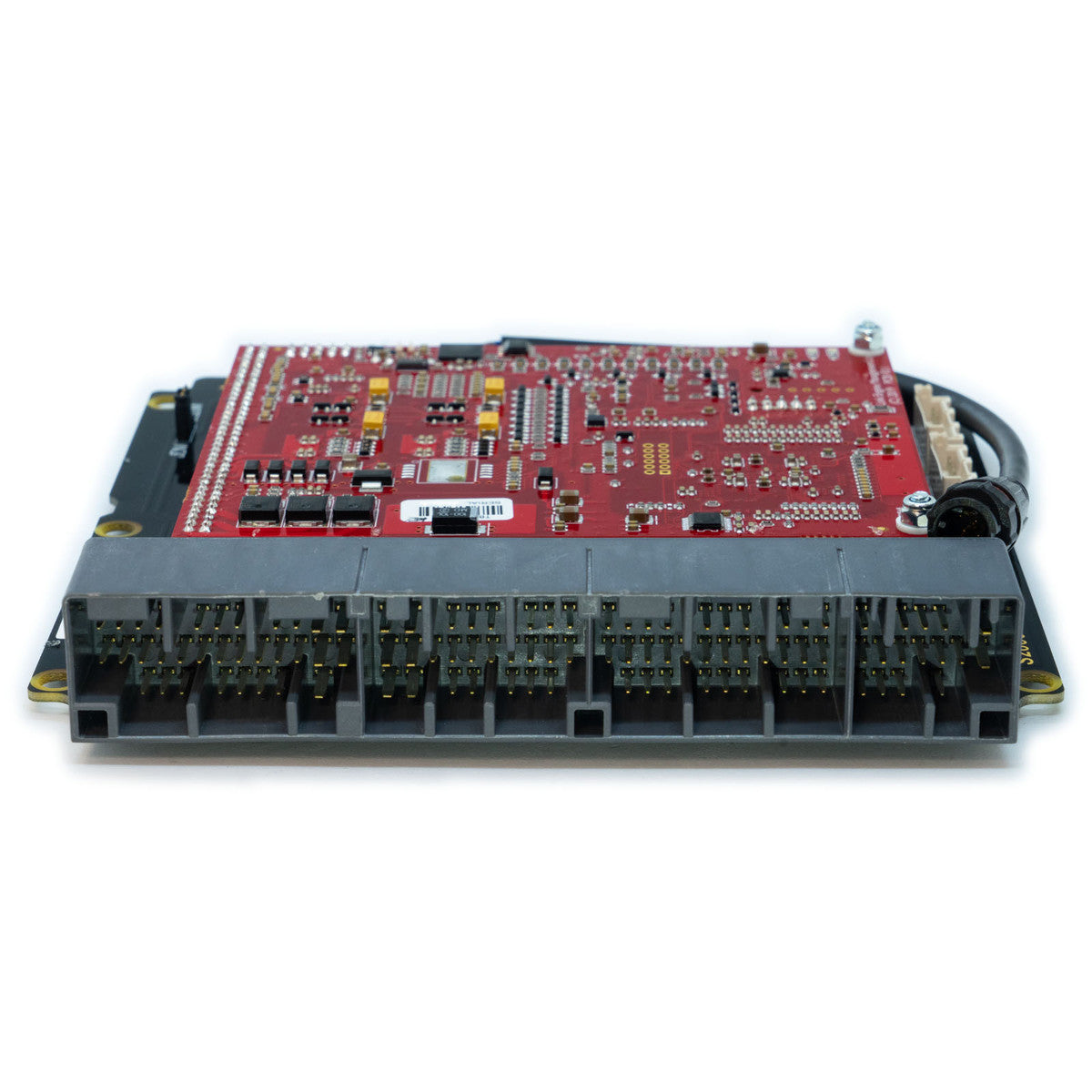

• 購買前請檢查您的連接器是否與所列照片中的標頭相符。
• 此 ECU 僅適用於手排變速箱。
• 該 ECU 不支援工廠 E-Throttle 型號
• 支援大多數工廠功能。
• 檢查 I/O 擴充選項的功能標籤

注意：此插件具有新的 4 針供電 CAN 連接器，不能使用舊的 CANPCB 電纜進行 CAN 連接。使用 CANJST4（代碼 101-0198）電纜連接 CAN 設備。這種新的 4 針端口和電纜不僅提供 CAN 連接，還提供受保護的 12V 電源和接地，用於為 CAN 設備供電。電源由額定連續電流為 3A 的自重置保險絲保護。

適合的應用：

本田 S2000 AP1 1999-2004
Honda S2000 AP2 2005（非電子油門）

G4X 插件主要功能（如適用）：

高達 6D 的燃油和點火映射
精密閉環凸輪控制（四凸輪，獨立控制）
順序供油
數位觸發，所有 OEM 模式
支援 OEM 空閒硬體
具有三個可切換表的 5D 升壓控制
賽車運動功能 - 防滯後、起跑、平移
連續氣壓校正（船上）
CAN口
QuickTune - 自動燃油調整
單獨汽缸校正
隨附 USB 調諧電纜
統計資料記錄到板載記憶體中
火花、增壓和燃油的齒輪補償
即時可選擇雙燃料、點火和增壓圖
同步和曲柄感測器可以是霍爾效應、可變磁阻或光學的組合
依檔位、速度或油門位置進行升壓控制
512兆位元組資料記錄記憶體
分階段注射
用「開窗」敲門

I/O 擴充選項：
提供以下擴充連接器輸入/輸出：

電子油門連接器

電子油門 1 - 地面（訊號）
電子油門 2 - +5V 輸出
E-油門 3 - Volt 10
電子油門 4 - Volt 9
電子油門 5 - Volt 8
電子油門 6 - Volt 7
電子油門 7 - 輔助 10
電子油門 8 - 輔助 9

擴充連接器1

擴展 1 - 接地（訊號）
擴充 2 - 輔助 11
擴展 3 - 輔助 6
擴充 4 - DI 11
擴充 5 - DI 10
擴充 6 - DI 9
擴充 7 - DI 2
擴充 8 - DI 1

擴充連接器2

擴展 9 - 接地（訊號）
擴充 10 - 輔助 16
擴充 11 - 未連接
擴充 12 - 未連接
擴充 13 - 未連接
擴充 14 - 未連接
擴展 15 - 伏特 12
擴充 16 - Volt 6
