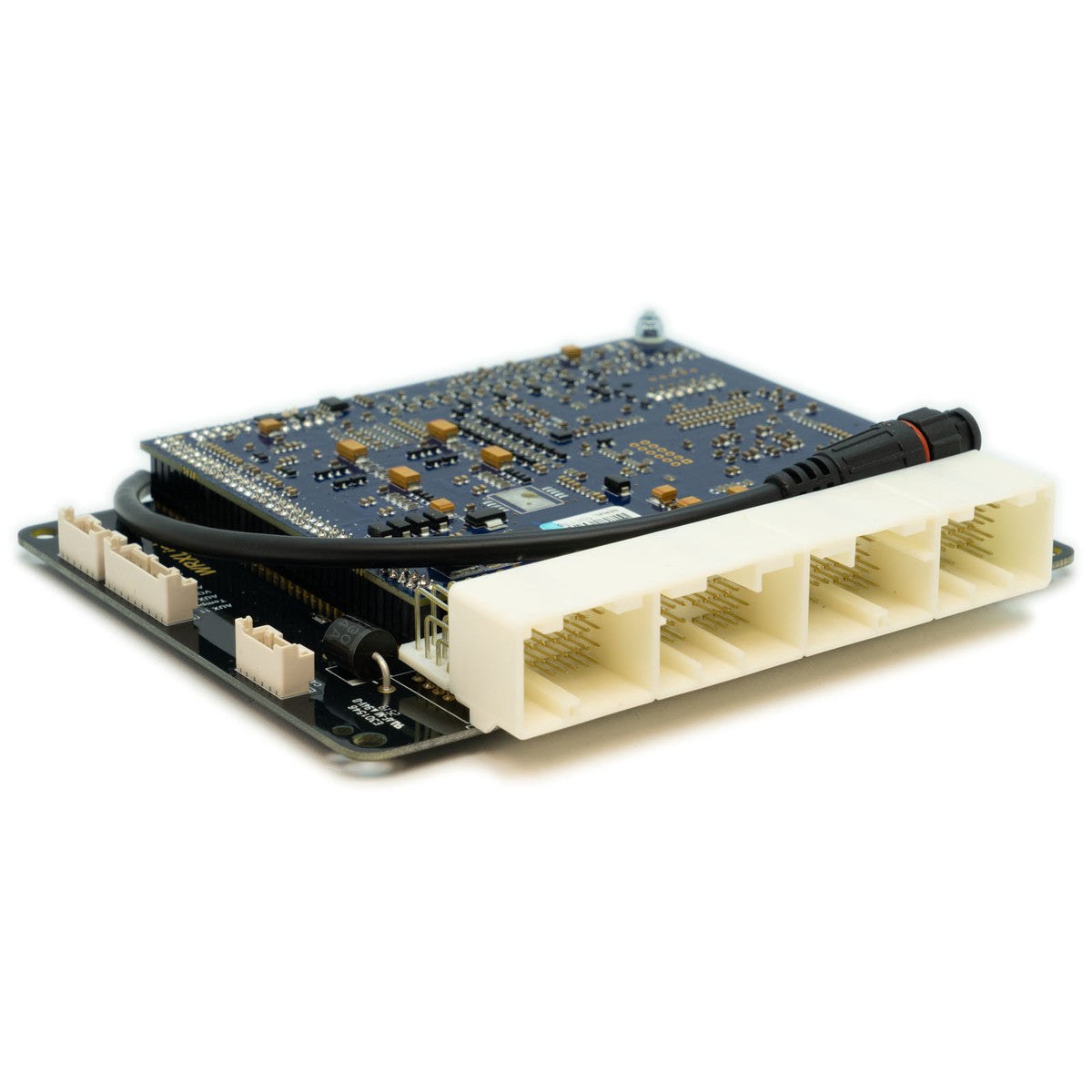

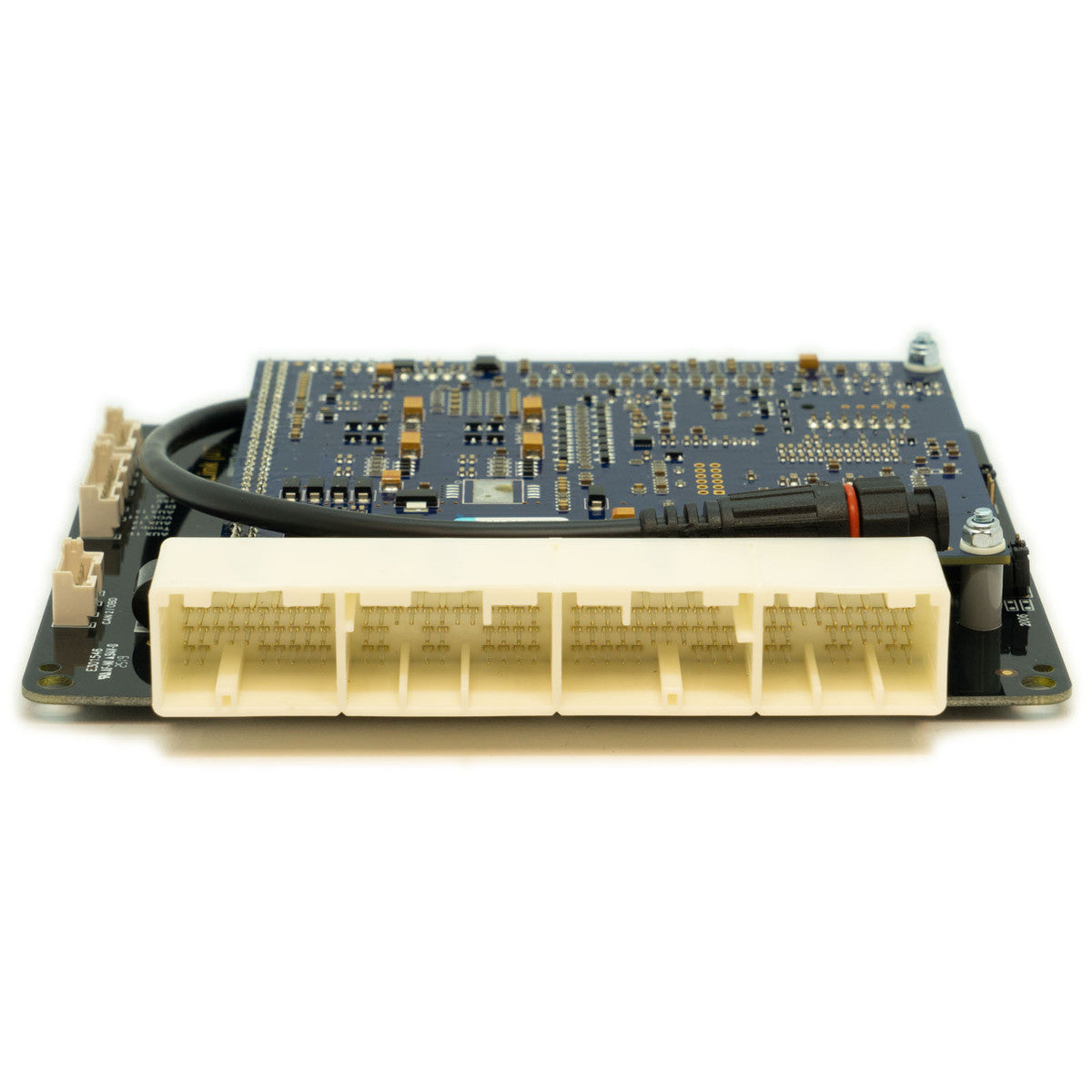

WRX Link 2006-2007 斯巴魯翼豹 WRX (V10) - WRX107X

• 購買前，請檢查您的連接器是否與所列照片中的標題相符，並檢查下面斜體字的註釋。
• 此 ECU 僅適用於手排變速箱。
• 強烈建議空氣溫度感知器。
• 支援大多數工廠功能。
• 檢查 I/O 擴充選項的功能標籤

適合的應用：
WRX104X （單獨列出）主要涵蓋 2004-2006 年範圍。
WRX107X主要涵蓋 2007 款車型。

然而，某些 2006 年型號需要 WRX107X

*最快、最可靠的判斷方法是檢查引腳 A1-3 是否已填滿。

*如果腳位有電線，則需要WRX104X，如果沒有電線，則需要WRX107X

*適合附電子油門的GD或GG底盤。不適用於 GR/GH/GE/GV 掀背車或第三代 WRX

G4X 插件主要功能（如適用）：
高達 6D 的燃油和點火映射
精密閉環凸輪控制（四凸輪，獨立控制）
順序供油
數位觸發，所有 OEM 模式
支援 OEM 空閒硬體
具有三個可切換表的 5D 升壓控制
賽車運動功能 - 防滯後、起跑、平移
連續氣壓校正（船上）
CAN口
QuickTune - 自動燃油調整
單獨汽缸校正
隨附 USB 調諧電纜
統計資料記錄到板載記憶體中
火花、增壓和燃油的齒輪補償
即時可選擇雙燃料、點火和增壓圖
同步和曲柄感測器可以是霍爾效應、可變磁阻或光學的組合
依檔位、速度或節氣門位置進行升壓控制
512兆位元組資料記錄記憶體
分階段注射
用「開窗」敲門

擴充連接器有兩種不同的選項，取決於您的 ECU 是 2004-2006 年 ECU 還是 2006-2007 年 ECU。

2004-2006 ECU
提供以下擴充連接器輸入/輸出：
空白 AN 伏 11
Temp 4 溫度感測器輸入
空白 無功能
空白 AN 伏特 12
空白 無功能
空白 無功能
+5V 輸出低電流 +5V 電源
Gnd 感測器僅接地


2006-2007 ECU
2006-2007 V10 ECU 包含一個 8 針擴充連接器。
提供以下擴充連接器輸入/輸出：
Aux 11 輔助輸出
Temp 4 溫度感測器輸入
Aux 12 輔助輸出
電壓 11 類比 0-5V 輸入
Aux 13 輔助輸出
DI 11 數位輸入
+5V 輸出低電流 +5V 電源
Gnd 感測器僅接地

下載手冊

點選 這裡 下載完整規格 PDF。
